全球外传过 IEDM 吗？
不瞒全球说，直到前两天我收到了一封告白邮件之后，才知谈好意思国在每年的 12 月还会举行这样一个行业峰会。。。
简短来说，IEDM （ 海外电子器件大会， International Electron Devices Meeting ），被誉为半导体领域的 “ 奥林匹克嘉会 ” ，会收集业界巨头（ 英特尔、台积电、三星、IBM 等 ）和各大顶尖高校，坐在一动手脑风暴。
具体都风暴些啥呢？从晶体管结构、到互连材料，业界巨头和学者们把握抛出新的念念路，尝试挑战物理的极限，共同指明翌日半导体行业的发展标的。
也就是说，芯片翌日何如发展，很猛进度上都得看这个会上都聊了啥。
既然俄顷撞见了，那托尼今天就带全球理理最近的 IEDM 2025 上都有哪些新标的，给全球聊聊芯片翌日会何如进化。
最初，最近两年在 IEDM 上被反复说起的一个议题是，芯片里头的导体：铜要顶不住了。

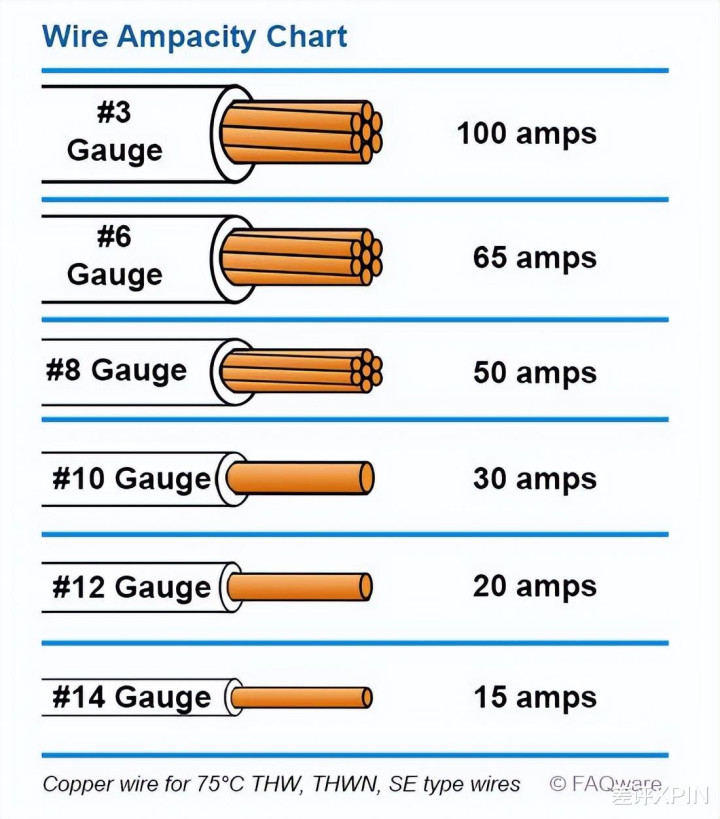

咱们初中物理课上都学过，在材料、长度和温度一定时，导线的电阻与横截面积成反比，简短来说就是导线越细，电阻越大。
照旧用经典的高速公路例子给全球证明，正本广博（ 导线粗 ）的路上六七辆车（ 电子 ） 璷黫跑，但一朝路变窄（ 导线细 ）了，车（ 电子 ） 就跑不动了。
是以芯片铜互连材料亦然如斯，制程越先进电阻越高，况兼铜到了纳米级别之后，电子在褊狭的空间里动不动就会撞到范畴、拐弯、降速，电阻会高潮得比设想中快得多。
这样一来信号传输慢如蜗牛，功耗还会爆炸。
于是乎，在近几年的 IEDM 大会上，电子行业的大佬们仍是初始谈判用钌金属 （ Ru ） 去代替现存的铜当作互连材料，而这回全球又围绕着钌金属提倡了许多新的蹊径。

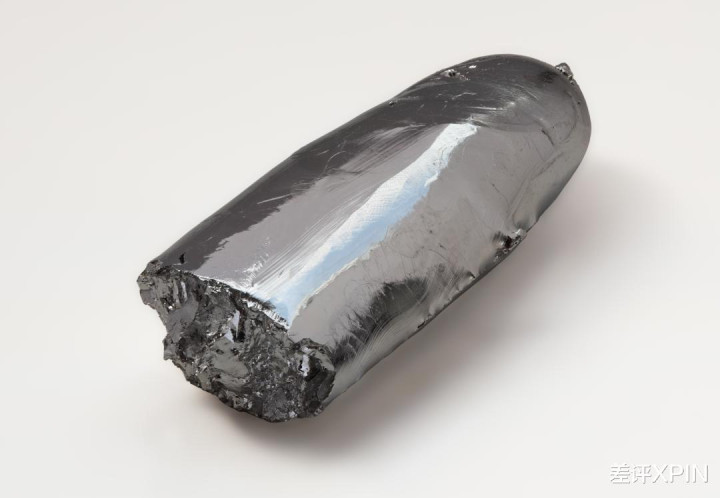

钌单质长这样
先给全球证明一下，为啥全球都看上了钌金属呢？最初是因为在极细的线宽下，钌的电阻对 “ 变细 ” 这件事儿没那么敏锐，比铜更得当作念细。
其次是，钌越过得当一种叫 ALD（ 原子层千里积 ） 的工艺。和传统铜互连靠 “ 往里灌再刮平 ” 的电镀工艺不同，ALD 工艺是一层一层地贴，哪怕导电沟槽越过窄和深，也能把钌均匀铺好。
最紧迫的小数是，这种工艺还能让钌里面的 “ 晶粒陈列 ” 更整皆，电子跑起来羁系易被反复打断 ——
就好比把正本坑坑洼洼、歧路许多的土路，升级成了平整的柏油路，电阻当然也就降下来了。

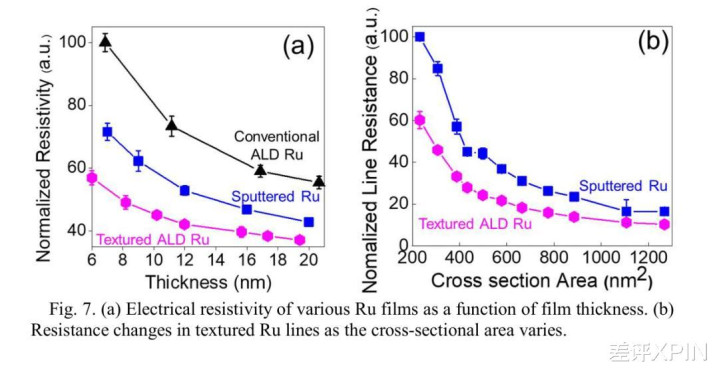

这不在 IEDM 2025 会上，来自三星的推行驱散标明，在横截面积只消 300 nm² 的超细互连线中，接管这种工艺制造的钌线比拟溅射工艺的钌线电阻裁汰了 46%。
况兼此次 imec （ 比利时微电子筹划中心 ） 还展示了在 16 nm 间距下（ 可用于 A7 ，即 0.7 nm 以下工艺 ）完毕的两层钌互连气儿构，并在 300 mm 晶圆上得回了 95% 以上的良率，这也证实了钌互联可能的确要来了。
处理了互连材料之后就万事大吉了么？nonono，米兰体彩下载路修好了， “ 车 ” 也得听结合才行 ——
全球都知谈，芯片最底层的逻辑其实就两种气象 —— 通电，大要欠亨电。

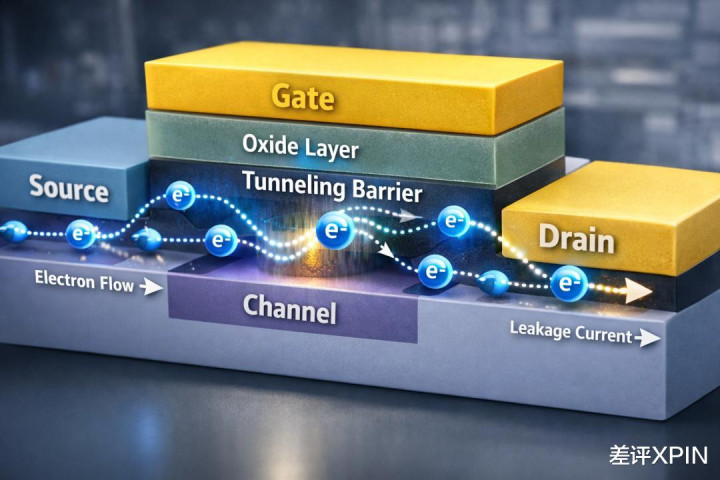

晶体管通过栅极 （ 门 ）来驱散电流的开与关 （ 1 和 0 ）。但问题是当晶体管小到一定进度的时辰，电子就初始胡来了，即即是门关上了，照旧会有电子偷溜曩昔。
电子这样造反的效果是，走电高潮、静态功耗飙升、芯片发烧变严重，为了温度只可降频、限功耗，性能栽培反倒功耗墙卡住了，合着一来二去白阻拦。
是以说 IEDM 上提到的另一个紧迫议题，就是用二维过渡金属硫化物（ 2D TMDs ）去替代正本硅的沟谈材料。

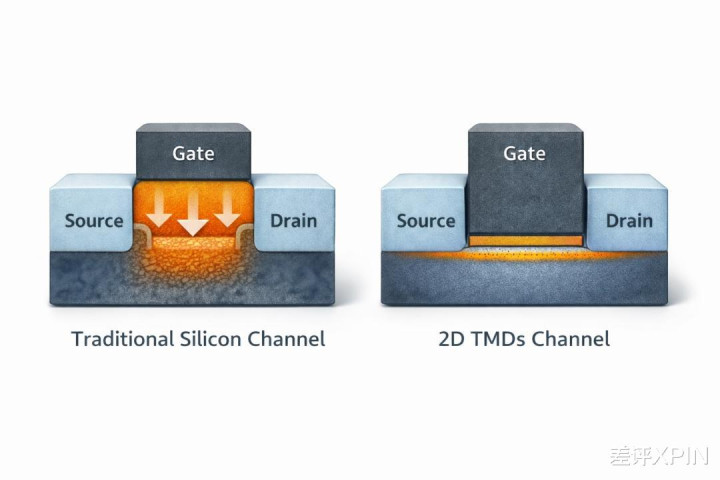

托尼给大伙简短证明一下：以往的硅沟谈，因为沟谈它比较厚，正所谓天高天子远，栅极 （ 门 ）从上头结合，远端的路通欠亨它就管不住了，这下面就容易走电。
而以硫化钼 MoS₂、硒化钨 WSe₂ 为代表的 2D TMDs 材料，厚度只消几层原子厚，栅极驱散起电子就手拿把掐。
不外话说纪念， 2D TMDs 比拟钌互联来讲照旧有点远处，现时更多的照旧在原型筹划阶段。
因为 2D TMDs 材料的孕育工艺容易把栅极搞坏，过于薄的材料后续也更容易翘边，还得处理低阻战斗等等问题，后头要大领域量产还得再千里淀千里淀。
除了以上这两个比较新颖的常识，IEDM 还聊了一些须生常谭的话题，比如新的栅极堆叠款式，也就是门结构。

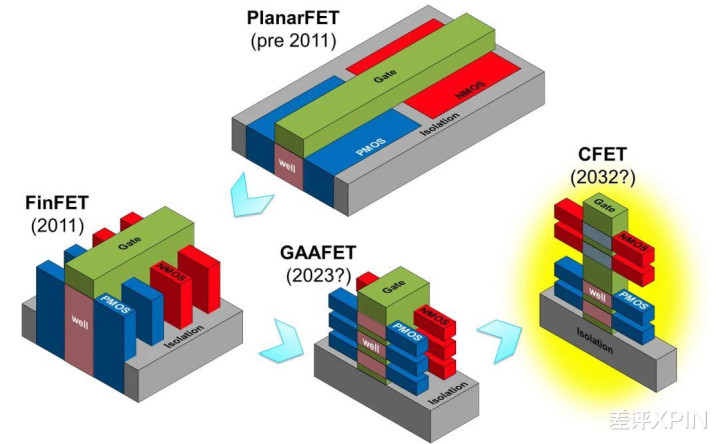

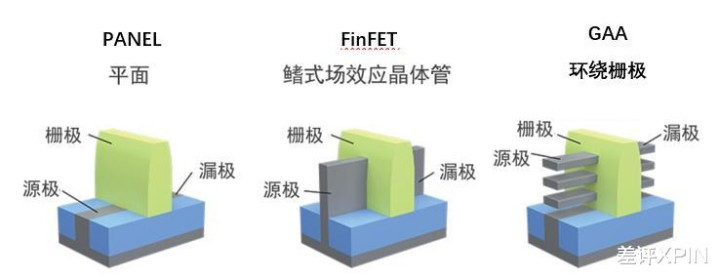

这个全球可能比较练习了，曩昔的十几年里咱们从 FinFET （ 鳍式场效应晶体管 ）到 2nm 工艺的主流结构 GAA（ 环绕栅极 ），晶体管密度把握提高。
但在最近几年的 IEDM 上，一个被越来越时常拿起的新标的就是台积电等巨头反复押注的 CFET（互补场效应晶体管）。
比拟曩昔的晶体管密度横向发展、在地盘上建平房的款式， CFET 的念念路，则更像是深渊起高楼，通过垂直重复晶体管的款式，期骗三维空间提高晶体管密度。
然而具体的咱们今天就不讲了，感兴味的小伙伴不错我方搜搜看，毕竟 AI 用具现时都这样好用了 （ doge ）。
今儿个固然给全球絮叨唠叨聊了不少，但这些时期谈判也仅仅 IEDM 上的冰山一角。。。
在每年的会议里，有东谈主筹划材料，有东谈主筹划工艺，也有东谈主反复推翻我方前边的论断，再重新来过。每一篇论文背后，都有无数次失败、争论和推倒重来，凝华着工程师们的心血。
而从更大的视角来看，微电子行业自身，就是东谈主类把握靠拢极限、又把握换路前行的缩影。也许大深广名字不会被记着，但恰是这群东谈主一次次的头脑风暴，才让通盘这个词宇宙小数点上前激动。
某种真理上，这就是属于电子工程师的 “ 群星精明时 ” 。
